Řídicí systém KOMPAKT

KOMPAKT je obecně použitelný řídicí systém určený pro přímé řízení strojů, pro regulaci a řízení v oblasti teplárenství, vzduchotechniky, klimatizace atd.

KOMPAKT se dodává ve dvou základních provedeních (s ovládacím panelem nebo bez panelu), přičemž každé provedení je ve třech variantách.

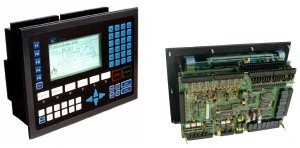

Základem řídicího systému KOMPAKT s ovládacím panelem je průmyslový terminál TERM10 s mikropočítačem KITV40/16 doplněný o desku digitálních a analogových vstupů IOTERM10, případně o desku digitálních vstupů a výstupů PDIO40.

Základem řídicího systému KOMPAKT bez ovládacího panelu je mikropočítač KITV40/16, doplněný o desku IOTERM10, případně PDIO40.

KOMPAKT je řízen průmyslovou řídicí jednotkou KITV40/16 s 16 bitovým procesorem řady i8086. Je vybaven jednou sériovou komunikační linkou RS-232 (variantně RS-485 s galvanickou izolací) a jednou galvanicky izolovanou komunikační linkou RS-485.

KOMPAKT obsahuje maximálně 40 galvanicky izolovaných digitálních vstupů, 32 digitálních výstupů (optrony, relé, optorelé), 16 analogových vstupů a 6 analogových výstupů.

K zobrazení může být použit grafický LCD displej o velikosti 134 x 76 mm s rozlišením 240 x 128 bodů, podsvětlený výbojkou. Jas je možno nastavit ve čtyřech stupních. Kontrast je teplotně kompenzovaný a lze jej nastavit v 16 stupních.

Klávesnice řídicího systému je membránová, kromě alfanumerických a funkčních kláves obsahuje 6 signalizačních polí s LED diodami a s nápisy definovanými uživatelem.

• KOMPAKT1 je určen pro jednoduché aplikace, které nepotřebují analogové vstupy a výstupy. Obsahuje 24 digitálních vstupů a 16 digitálních výstupů z nichž 8 je zakončeno optronem a 8 je variantně osazeno buď optrony, optorelé nebo relé. Dále je vybaven jednou komunikační linkou RS-232, která může být modifikována na galvanicky izolovanou RS-485.

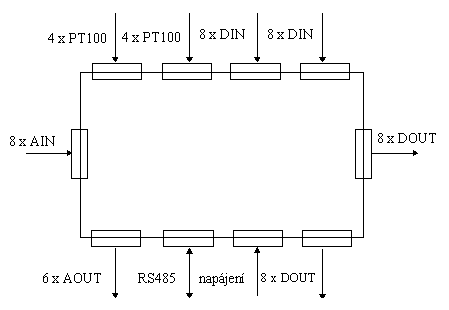

• KOMPAKT2 je určen pro složitější aplikace, které vyžadují jak analogové, tak digitální vstupy a výstupy. Obsahuje 16 digitálních vstupů, 16 digitálních výstupů (s optrony, optorelé nebo relé), 8 analogových vstupů napěťových nebo proudových, 8 analogových vstupů pro třívodičové připojení odporových čidel (PT100, NI1000), 6 analogových výstupů a dvě komunikační linky (1x RS-232, 1 x RS-485).

• KOMPAKT3 je verze s největším počtem vstupů a výstupů. Je obdobou KOMPAKTu2, ale obsahuje větší počet digitálních vstupů (40) a výstupů (32).

• KOMPAKT4 je varianta KOMPAKTu1, bez ovládacího panelu.

• KOMPAKT5 je varianta KOMPAKTu2, bez ovládacího panelu.

• KOMPAKT6 je varianta KOMPAKTu3, bez ovládacího panelu.

V případě odběru většího počtu kusů je možno dodat KOMPAKT osazený jen požadovaným počtem vstupů a výstupů.

KOMPAKT se programuje buď v prostředí KIT-Builder nebo v Borland Pascalu s využitím dodávaných knihoven SofCon.
