TERM10B jako řídicí systém stroje na stáčení a sycení nápojů

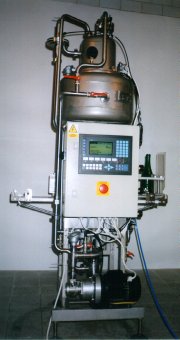

Pro řízení stroje na stáčení a sycení nápojů je použit řídicí systém na bázi průmyslového terminálu TERM10B. Terminál je doplněný o desku 16-ti digitálních vstupů a 16-ti digitálních výstupů. Výstupy jsou posíleny výkonovými tranzistory na desce TRANOUT8. Pro připojení vstupních signálů k systému je použita redukční deska s indikací PX08. Řídicí systém TERM10B spolu s deskami PX08 a TRANOUT8 je zabudován do rozvaděče. Použitím terminálu se redukuje počet ovládacích a signalizačních prvků. Na stroji jsou pouze tři externí tlačítka (start cyklu, stop a krokování) a kontrolka poruchy.

Programové vybavení zabezpečuje řízení stroje v automatickém, ručním, sanitačním a servisním režimu.

Řídicí systém TERM10B umožňuje tyto funkce:

• volbu a signalizace pracovního režimu
• zobrazení aktuálního stavu stroje v jednotlivých režimech
• zadávání a modifikaci přístupového hesla urovně 1 a úrovně 2
• zobrazení pomocných provozních údajů (počet naplněných lahví, atd.)
• vyvolání obrazovek nápovědy
• nastavení a modifikace 20-ti technologických parametrů stroje rozdělených do dvou přístupových úrovní
• manuální ovládání jednotlivých výstupů v režimu servis
• diagnostiku poruchových stavů (21 diagnostikovaných poruch)

Diagnostika poruchových stavů stroje odhalí poruchy stroje, jejichž příčina je v mechanické (například zablokování pohyblivých mechanismů), pneumatické (např. malý tlak vzduchu, porucha na rozvodu vzduchu) nebo elektrické (např. stále sepnutý nebo stále rozepnutý spínač, přerušení kabelu k pneumatickému rozvaděči) části stroje.

Například při mechanickém zablokování stolu nebo při poklesu tlaku vzduchu v pneumatickém okruhu je nahlášena porucha, jejíž obrazovka a nápověda vypadají následovně:
