Nové ovládací panely TERM10 a KOMPAKT

Koncem roku 1998 uvedla firma SofCon® s.r.o. na trh průmyslové řídicí systémy TERM10 a KOMPAKT s novým provedením ovládacího panelu. Základem je kovová deska se zabudovaným LCD displejem, klávesnicí a řídicí elektronikou. Tato část tvoří kompaktní celek výšky 46 mm. Dokonalé zpracování předního panelu a provedení membránové klávesnice se zvýšenou životností kláves zajišťuje atraktivní design a komfort obsluhy. Přínosem je také vysoký stupeň krytí IP65 zabezpečený zlepšeným těsněním a uchycením panelu pomocí deseti šroubů.

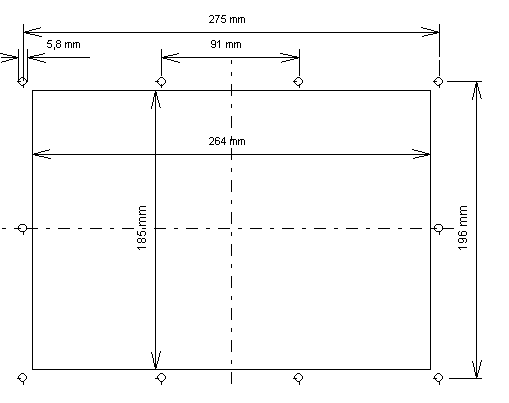

Montážní otvory

Po rozšíření o desku mikropočítače KITV40 (KIT386EXR) se ze základního panelu vytvoří terminál TERM10B. Ten lze v případě potřeby doplnit o další desky V/V a sestavit řídicí systém. TERM10B se dodává ve třech základních provedeních, které se liší výškou krytu a tím i maximálním počtem rozšiřujících desek (1, 4, 8).

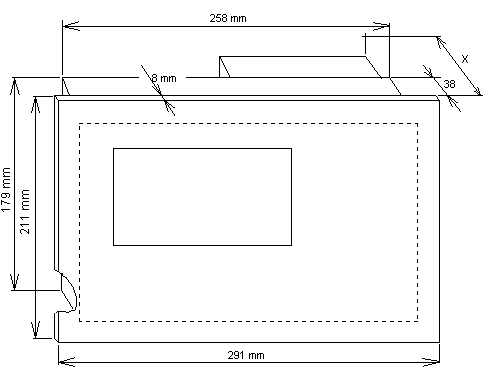

Rozměry terminálu a řídicích systémů TERM10B

x = 92 mm pro TERM10B - V40/1
x = 142 mm pro TERM10B - V40/4
x = 202 mm pro TERM10B - V40/8

Po rozšíření terminálu TERM10B o desku PDIO40 se vytvoří řídicí systém KOMPAKT1. Rozšíří-li se terminál o desku IOTERM10 vznikne řídicí systém KOMPAKT2. Současným přidáním obou desek (PDIO40 a IOTERM10) se sestaví řídicí systém KOMPAKT3. Oproti staršímu provedení se řídicí systémy KOMPAKT liší provedením zadního krytu s otvory pro indikační LED a novým barevným potiskem.

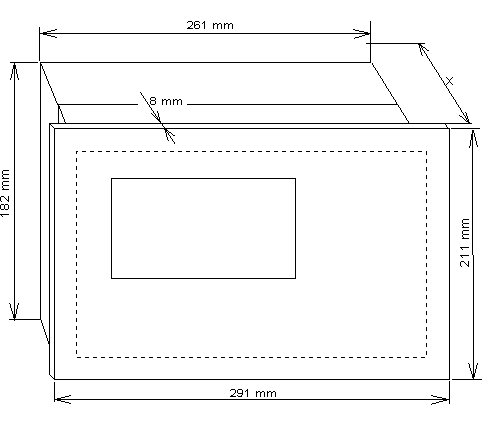

Rozměry řídicích systémů KOMPAKT 1 až KOMPAKT 3

x = 93 mm pro KOMPAKT 1
x = 124 mm pro KOMPAKT 2 a KOMPAKT 3
