Terminály pro sběr dat TERM09/90

V poslední době se klade stále větší důraz na sledování strojů ve výrobě, na sledování kvality výrobků, na informativní zobrazení dat ze strojů.

Po mnoha konzultacích se zákazníky přichází firma SofCon na trh s inteligentními terminály určenými pro sběr dat ve výrobě.

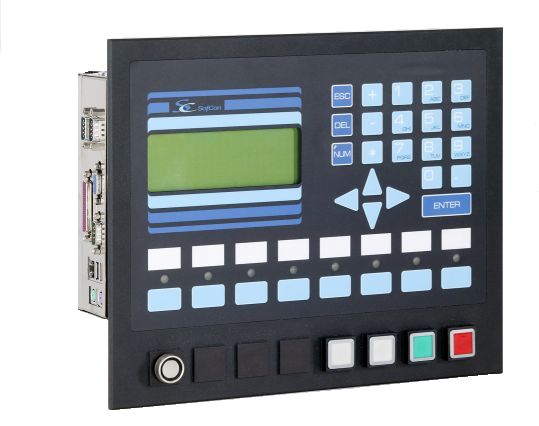

Terminál je nabízen ve dvou základních provedeních lišících se zobrazovačem. Ve variantě označené TERM09 je terminál vybaven 4 řádkovým displejem. Varianta označená TERM90 je osazena VGA barevným grafickým displejem s úhlopříčkou 6,4". Obě varianty jsou opatřeny membránovou klávesnicí s 30 klávesami, z nichž 8 funkčních kláves se signalizací může být opatřeno uživatelským potiskem. V dolní části panelu je standardně 8 záslepek, do kterých lze umístit až 8 snadno vyměnitelných mechanických prosvětlených tlačítek s vysokou životností (3 mil stisků) a s nosiči popisovacích štítků.

Terminál v základním provedení dále obsahuje 8 galvanicky izolovaných vstupů a 8 galvanicky izolovaných výstupů, které jsou vyvedeny na silové konektory

Terminál umožňuje připojení snímače čipového klíče DALLAS. Snímač může být osazen do panelu místo jednoho mechanického tlačítka, nebo připojen externě.

Terminál je napájen ze zdroje malého napětí 18 -28 VDC.

Přední panel s klávesnicí, displej LCD 4x20 ve variantě TERM09, akustická indikace, indikace LED diodami, externí tlačítka a snímač čipového klíče Dallas jsou připojeny k základní desce terminálu s jednočipovým procesorem.

Terminál je osazen procesorovou jednotkou formátu mini-ITX s nízkoodběrovým procesorem VIA-EDEN 533MHz, pamětí RAM 128Mbyte a pamětí COMPACT FLASH 64Mbyte. Variantně lze použít HD 2.5" od 20GB výše.

Procesorová jednotka obsahuje 3 komunikační rozhraní RS232, vyvedená na konektory Canon. Variantně lze místo jednoho rozhraní RS232 použít rozhraní RS485. Dále jednotka obsahuje komunikační kanál ETHERNET. V případě varianty TERM90 se k jednotce připojuje  VGA displej. Jednotka obsahuje výstup Centronics pro připojení tiskárny a vstupy PS2 pro klávesnici a myš.

Procesorová jednotka zpravidla pracuje na základě uživatelského programu, napsaného v prostředí DOS s využitím systémových knihoven SofCon, zabezpečujících vizualizaci a obsluhu komunikačních kanálů. Pro případ použití TERM90 s o.s. Windows bude dodána DLL knihovna pro obsluhu základní desky terminálu.

Základní technické údaje

Zobrazovací jednotka TERM09	LCD displej 4 x 20 znaků, podsvícený LED		Procesorová deska	formát mini ITX
Zobrazovací jednotka TERM90	TFT LCD displej 6,4"			procesor VIA EDEN 533 MHz
	grafický režim 640 x 480 bodů			RAM 128 Mbyte
	podsvícení fluorescenční výbojkou			COMPACT FLASH 64 Mbyte  případně HD 2.5" od 20GB
Klávesnice	membránová, 30 kláves - počet stisků 1 mil		Komunikační rozhraní	2x sériová linka RS232
	mech. tlačítka (0 - 8) - počet stisků 3 mil			1x sériová linka RS232 (variantně RS485)
Zvuková signalizace	piezoelektrický akustický měnič			1x ETHERNET
Optická indikace	8 LED diod			výstup CENTRONICS
Vstupy	dvoustavové, galvanicky oddělené			vstup PS2 klávesnice
	vstupní napětí - úroveň L max. 8VDC			vstup PS2 mouse
	vstupní napětí - úroveň H min. 16VDC, max. 30VDC
	počet vstupů 8
	izolační pevnost 500 V
Výstupy	dvoustavové, galvanicky izolované		Krytí	přední panel IP65
	počet výstupů 8			zadní panel IP20
	izolační pevnost 500 V		provozní teplota	0 až +50°C
	charakter výstupu - tranzistor s otevřeným kolektorem		Rozměry (š x v x hl)	320 x 260 x 100 mm
	spínací proud - 200mA trvale		Napájení	18-28VDC
Další vstupy/výstupy	P moduly ze stavebnice KIT
