Nové vizualizační knihovny pro řídící jednotku KIT

Pro nové terminály s dotykovým panelem – Touch 11 a Touch 33 vyvinula firma SofCon balík knihoven, který zároveň nahrazuje stávající vizualizační knihovny pro terminál Term10.

Výhody oproti stávajícím knihovnám

• podpora polohovacích zařízení jako je dotykový panel nebo myš
• podpora barevných displejů
• rychlejší vykreslování a svižná odezva na vstupní události
• snadnější a rutinní návrh aplikace
• podpora automatického návrhu

Struktura knihoven

Nové knihovny lze rozdělit do tří skupin. První skupinu tvoří podpůrné knihovny, z nichž nejdůležitější jsou následující tři. Tyto knihovny tvoří jádro celého balíku.

IoDrv	Abstraktní ovladače vstupních a výstupních zařízení terminálů (displej, klávesnice, myš, dotykový panel apod.)
Bitmaps	Správce bitmap aplikace a pomocné funkce pro práci s bitmapami.
Fonts	Správce fontů aplikace a pomocné funkce pro práci s fonty.







Ve druhé skupině jsou knihovny podporující konkrétní typ terminálu nebo hardwarového zařízení, tedy ovladače. Tato skupina se bude postupně rozšiřovat na všechny typy terminálů firmy SofCon.

T10Drv	Ovladače displeje a klávesnice terminálu Term 10
T11MDrv	Ovladač displeje terminálu Touch 11 Mono
T11CDrv	Ovladač displeje terminálu Touch 11 Color
T33MDr	Ovladač displeje terminálu Touch 33 Mono
TPDrv	Ovladač dotykového panelu
PCDrv	Ovladače displeje, klávesnice a myši PC

Nad výše uvedenými knihovnami byla vybudována univerzální stavebnice. Jedná se o soubor událostmi řízených rozšiřitelných grafických komponent.

Controls	Základní typy komponenty pro všechny druhy terminálů.
GrCtrls	Komponenty pro grafické terminály.

Komponenty

K dispozici jsou různé komponenty jako jsou různé editační prvky, dialogová okna, klávesnice apod. Výběr z komponent je uveden v následující tabulce:

Komponenta	Význam	Ukázka komponent
Window	Okno
Dialog	Dialogové okno
PageControl	Přepínač stránek
Edit	Editační řádka
StaticText	Statický text
RichText	Formátovaný text
ListBox	Nestrukturovaný seznam
ListView	Strukturovaný seznam
ProgressBar	Ukazatel průběhu
ScrollBar	Posuvná lišta
TrackBar	Posuvná lišta
UpDown	nahoru/dolu (+/-)
Button	Tlačítko
KeyPad	Klávesnice pro dotykový panel
Navigator	Navigační lišta
MenuBar	Hlavní menu
MenuPopup	Popup menu
Image	Bitmapa
PaintBox	Oblast pro kreslení

Setup

Součástí knihoven jsou 3 standardní stránky, pomocí kterých se provádí systémové nastavení terminálů.

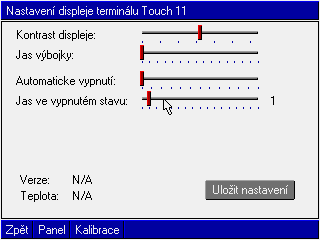

• nastavení displeje
• nastevení dotykového panelu resp. klávesnice
• kalibrace dotykového panelu
