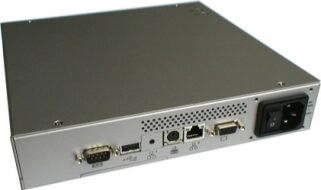

Procesorová jednotka PCU02

Od roku 2002 se dodává operátorský panel TOUCH55 s procesorovou jednotkou PCU01. Tato jednotka obsahuje procesorovou desku s procesorem Intel Celeron, pracujícím na frekvenci 1,7GHz. Jednotka potřebuje chlazení a proto je relativně velká a váží cca 6 kg. Pro některé aplikace se tato jednotka příliš nehodí. Firma SofCon vyvinula a od konce roku 2003 začne dodávat novou jednotku PCU02. Tato jednotka je osazena nízkopříkonovým procesorem a je menší a podstatně lehčí než jednotka PCU01.Je proto vhodná pro aplikace, kde je důležitější velikost a váha než maximální výkon, který poskytuje starší jednotka PCU01.

PCU02 se napájí ze sítě 230 VAC. Obsahuje napáječ pro napájení procesorové desky, pevného disku a operátorského panelu. Dále obsahuje procesorovou desku s integrovanými periferiemi, pamět 128Mbyte a pevný disk 20Gbyte. Deska má integrovány následující periferie: 4x COM, Centronics, klávesnice, myš, VGA, 2x USB, IRDA, ETHERNET 10/100, 8x V/V. Z jednotky jsou vyvedeny rozhraní: 2x COM (jeden je určen pro připojení touch panelu), klávesnice, myš, VGA, 1x USB a ETHERNET. Dále jednotka obsahuje konektor pro napájení operátorského panelu.

Procesorová jednotka PCU02 se upevňuje čtyřmi šrouby například k operátorskému panelu TOUCH55 a propojuje se s ním 3 kabely (VGA, COM a 12V). Procesorová jednotka může být umístěna i samostatně.

Po zahájení dodávek PCU02 si bude moci uživatel vybrat mezi PCU01 a PCU02 dle vlastních požadavků na výkon a rozměry.

Základní technické údaje

Krytí	IP20
Napájení	230 VAC, 70VA
Rozměry (mm)	225 x 225 x 51
Hmotnost (kg)	2,5
Procesorová deska
Frekvence (MHz)	667
Operační paměť (Mbyte)	128
Pevný disk (Gbyte)	20
Připojení TOUCH55	VGA, COM, 12V
Periferie	COM
	USB
	ETHERNET 10/100
	klávesnice
	myš
Provozní teplota okolí (°C)	0 - 50
Operační systém	MS Windows XP
