Operátorský panel TOUCH51

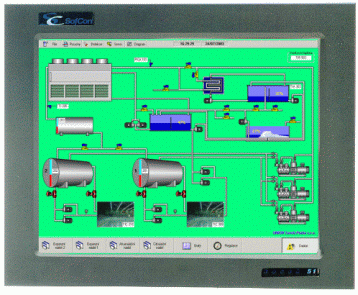

TOUCH51 - 10,4" TFT operátorský panel
Od roku 2002 se dodává operátorský panel TOUCH55. Pro některé aplikace je tento operátorský panel příliš rozměrný a proto firma SofCon uvádí na trh menší operátorský panel TOUCH51, který má již v sobě zaintegrovánu procesorovou jednotku i síťový napaječ.
Operátorský panel TOUCH51 je vybaven barevnou zobrazovací jednotkou s displejem VGA (800x600 bodů) o velikosti 10,4" v provedení TFT. Jednotka je dále vybavena dotykovým panelem. Řízení zabezpečuje procesorová jednotka pracující na frekvenci 300 nebo variantně 667MHz.
Procesorová deska má integrovány tyto periferie: 4x COM (jeden je určen pro připojení touch panelu), Centronix, klávesnice, myš, VGA, 2x USB, IRDA, ETHERNET 10/100, 8x V/V. Procesorová deska je dále vybavena obvodem Watchdog.
Operátorský panel se dodává ve dvou základních provedeních s flash diskem (předpokládá se použití O.S. Windows XP Embedded) nebo s pevným diskem 20GB (libovolný běžný operační systém).
TOUCH51 je napájen ze zdroje 24 VDC.
Operátorský panel s procesorovou jednotkou tvoří kompaktní celek, který se montuje do obdélníkového otvoru pomocí 6 montážních odnímatelných rozpěrek.
Po zahájení dodávek TOUCH51 si bude moci uživatel vybrat mezi TOUCH55+PCU01/PCU02 a TOUCH51 dle vlastních požadavků na výkon a rozměry.
Základní technické údaje
| TOUCH51 s FD | TOUCH51 s HD | |
| Vnější rozměry (mm) |
275 x 220 x 85 (š x v x h) |
|
| Hmotnost (kg) | 3,3 |
|
| Krytí | IP65 ze strany panelu |
|
IP20 ze zadní strany |
||
| Displej | barevný TFT LCD 10,4" |
|
rozlišení 800 x 600 bodů |
||
| Dotykový panel | analogový, odporový, 4 vodičový |
|
rozlišení 800 x 600 bodů |
||
| Procesorová jednotka | procesor 300 MHz, paměť RAM 128 MByte |
|
| Alternativní procesorová jednotka *) | procesor 667 MHz, paměť RAM 128 - 512 MByte |
|
| Flash disk | 128 Mbyte nebo větší | |
| Pevný disk | 20 Gbyte | |
| Uživatelské rozhraní | 1x COM RS232/422/485 |
|
2x COM RS232 |
||
2x USB V1.0 |
||
Centronix |
||
klávesnice |
||
ETHERNET 10/100 |
||
| Provozní teplota | 0 - 50 °C |
|
| Operační systém | Windows XP Embedded | MS Win XP |
| Použití | operátorský panel pro stroje a výrobní linky |
|
*) na zvláštní objednávku
