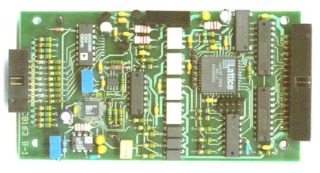

Nová deska analogových vstupů IOAD03

V sortimentu výrobků firmy SofCon doposud chyběla deska analogových vstupů s vyšším rozlišením. Na požadavek zákazníků byla vyvinuta a v současné době se zavádí do výroby 16ti bitová deska analogových vstupů. Deska slouží k připojení normalizovaných analogových signálů 0-5V, ±5V, 0-20mA. Základem desky IOAD03 je rychlý 16bitový analogovo-digitální převodník typu AD7660. Řídicí logika je realizována programovatelným logickým polem. Adresa desky se nastavuje pomocí propojek. Vstupní analogová část desky je galvanicky oddělena (signály pomocí optronů a napájení pomocí DC/DC konventoru). Vstupy desky jsou multiplexované. Vstupy se přepínají na předzesilovač a AD převodník.

Technické údaje:

Počet vstupů	8	Max. rychlost opakovaného měření 1 kanálu	50 000 měření/s
Rozsah	0-5V, ±5V, 0-20mA	Min. doba ustálení po přepnutí kanálu	1 ms
Dovolené přetížení vstupů, neovlivňující ostatní vstupy	±5V,±24mA	AC filtrace	0ms, 1ms, 4ms
Rozlišení	16 bit	Bázová I/O adresa	200-270h, 300-370h
Přesnost měření napětí	±0.1% + 4dig	El. pevnost galv. oddělení	500V
Přesnost měření proudu	±0.2% + 4dig	Napájení	5V ze sběrnice IOBUS
Vstupní odpor při měření napětí	cca 1MOhm	Odběr	max. 260mA
Vstupní odpor při měření proudu	cca 250Ohm	Pracovní teplota okolí	0 až +70°C
Maximální nedestruktivní přetížení vstupů	±20V,±40mA	Rozměry	68x130x16mm
