Terminály s dotykovým panelem TOUCH11 a TOUCH33

TOUCH11 (TOUCH33) je programovatelný, obecně použitelný terminál, který může být použit jako:

• Samostatný zobrazovací a ovládací panel pro jiný řídicí systém firmy SofCon
• Jako vizualizační panel pro PLC systémy jiných firem
• Jako zobrazovací a ovládací panel, plnící zároveň funkci řídicího systému

Terminály TOUCH11 (TOUCH33) jsou řízeny procesorovou jednotkou KITV40 (KIT386EXR) firmy SofCon. Terminály jsou standardně vybaveny rozhraním RS232, variantně RS485 a ETHERNET. Po doplnění deskami vstupů/výstupů lze terminály používat jako autonomní řídicí systémy. Terminály mají jednotný design, jednoduché upevnění a vysoký stupeň krytí z přední strany. Terminály se od sebe liší velikostí displeje.

TOUCH11 je nejmenší terminál s dotykovým panelem z produkce firmy SofCon. Je vybaven displejem 1/4 VGA (320 x 240 bodů) s úhlopříčkou 5,7". Dodává se v provedeních lišících se použitým displejem (monochromatický, barevný STN, barevný TFT) a řídicí jednotkou (KITV40, KIT386EXR).

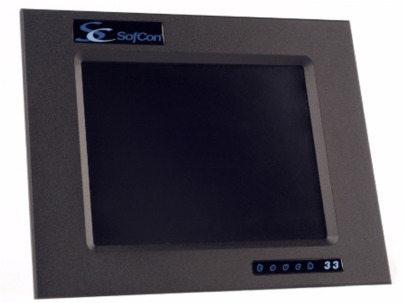

TOUCH33 je obdobou terminálu TOUCH11, ale je vybaven displejem VGA (640 x 480 bodů) s úhlopříčkou 7,5". Dodává se ve dvou provedeních (monochromatický, barevný STN). Řídicí jednotkou je standardně KIT386EXR.

Součástí dodávky operátorských panelů TOUCH11 a TOUCH33 budou nové zobrazovací knihovny firmy SofCon.

Základní technické údaje:

	TOUCH11			TOUCH33
	TOUCH11/M	TOUCH11/C-STN	TOUCH11/C-TFT	TOUCH33/M	TOUCH33/C-STN
Vnější rozměry (mm)	192 x 142 x 88			230 x 178 x 88
Hmotnost (kg)	1,6			2,4
Krytí	IP65 z čelní strany, IP20 zezadu			IP65 z čelní strany, IP20 zezadu
Napájení	12-35V DC, 15-26V AC			12-35V DC, 15-26V AC
Displej	5,7" mono	5,7" barevný STN	5,7" barevný TFT	7,5" mono	7,5" barevný STN
- rozlišení (bodů)	320 x 240			640 x 480
- počet barev	B/W	256	256	B/W	4
Dotykový panel	analogový, odporový, 4 vodičový			analogový, odporový, 4 vodičový
Procesorová jednotka	KITV40	KIT386EXR	KIT386EXR	KIT386EXR
Rozhraní	RS232, RS485, ETHERNET			RS232, RS485, ETHERNET
Přídavné desky	IO desky a COM moduly ze stavebnice KIT			IO desky a COM moduly ze stavebnice KIT
Provozní teplota	0-50°C			0-50°C
Programové vybavení	SOFCON			SOFCON
Použití	operátorský panel pro stroje a výrobní linky, operátorský panel plnící funkci řídicího systému			operátorský panel pro stroje a výrobní linky, operátorský panel plnící funkci řídicího systému
