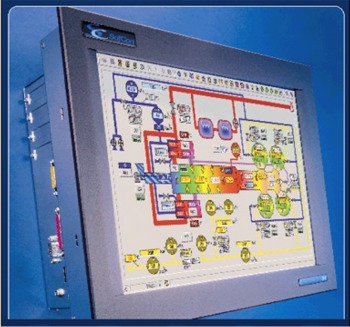

Operátorský panel TOUCH55 s PCU01

panelové provedení
15'' TFT LCD display
rozlišení 1024 x 768 bodů
dotykový panel - odporová technologie
procesorová jednotka PCU01

TOUCH55 je programovatelný, obecně použitelný terminál, který může sloužit jako operátorský panel pro zobrazování a nastavování parametrů řídicích a informačních systémů, pro archivaci a prohlížení technologických a provozních parametrů výrobních linek a jejích úseků. TOUCH55 může též sloužit jako vstupní a zobrazovací člen všech informačních a monitorovacích systémů.

TOUCH55 lze použít ve spojení s řídicími systémy firmy SofCon nebo řídicími systémy a PLC automaty jiných firem, např. TECO, Siemens, Rockwell, SAIA, FESTO, …

K zobrazování je použit barevný 15'' TFT LCD displej s rozlišením 1024x768 bodů. K ovládání slouží dotykový panel s rozlišením 1024x768, který svojí funkcí plně nahrazuje ovládací myš. K TOUCH55 lze připojit i přídavnou standardní nebo speciální klávesnicí a ovládací zařízení typu trackball.

Terminál je řízen procesorovou jednotkou PCU01, jejíž základem jsou procesory firmy Intel. Součástí procesorové jednotky je pevný disk, VGA adapter, sběrnice Ethernet, sběrnice USB, sériová komunikační linka RS232, audio vstup/výstup, připojení klávesnice a myši. Výkonnost a vybavenost této procesorové jednotky může být dle přání zákazníka modifikována.

Terminál je svou mechanickou konstrukcí určen pro zabudování do čelních dveří rozvaděčové skříně. Procesorová jednotka PCU01 může být přímo součástí terminálu nebo může být umístěna do cca dvou metrů od zobrazovacího panelu terminálu.

Terminál TOUCH55 je standardně dodáván s operačním systémem MS WINDOWS 2000. Aplikační programové vybavení je možno vytvářet ve všech dostupných vývojových a vizualizačních nástrojích ( např. BORLAND DELPHI nebo C++ BUILDER, Microsoft Visual Studio, ... ).

Základní technické údaje:

Zobrazovací jednotka
s dotykovým panelem

Procesorová jednotka PCU01
standardní provedení

Vnější rozměry (mm)

380 x 302 x 63(š x v x hl)

325 x 135 x 254 (š x v x hl)

Hmotnost (kg)

3,9

6,1

Krytí

IP65 ze strany panelu
IP20 ze zadní strany

IP20

Napájení

12VDC/3A

230 VAC/2A

Displej

barevný TFT LCD 15''
zobrazovací plocha	307 x 320 mm
rozlišení	1024 x 768
svítivost	250 cd/m2
kontrast	300:1
pozorovací úhel	140°H, 120°V

Dotykový panel

analogový, odporový, 8 vodičový
odolnost proti alkoholu, acetonu,
toluenu, rozpouštědlům

Procesor

INTEL CELERON 850 MHz nebo vyšší
Paměť 64 MBytenebo větší
Pevný disk 20 GBytenebo větší

Rozhraní

VGA 1024 x 768 bodů
RS232

VGA 1024 x 768 bodů
ETHERNET
2 x USB
CENTRONIX
2 x RS232
AUDIO vstup/výstup
klávesnice, myš

Provozní teplota

0-50°C

Operační systém

MS Windows 2000

Použití

operátorský panel pro stroje a výrobní linky
vizualizace řídicích systémů firmy SofCon s.r.o.
vizualizace řídicích systémů a PLC automatů jiných firem např. TECO, SAIA, FESTO, EUROTHERM

Místo PCU lze použít jinou externí procesorovou jednotku obsahující:

R.G.B. analogový výstup 1024 x 768 bodů
sériový kanál RS232 pro připojení dotykového panelu
