Zobrazovací panely TERM05, TERM07

TERM05 a TERM07 jsou ovládací a zobrazovací panely, určené pro montáž do rozvaděčů strojů. Základem TERM05 a TERM07 je kovový panel s membránovou klávesnicí a s deskou plošných spojů. Pro upevnění jsou panely opatřeny čtyřmi svorníky.

TERM05 a TERM07 se připojují na P bus řídicích jednotek KITV40 resp. KIT386EXR. Liší se od sebe typem displeje a klávesnice.

TERM05 je vybaven LCD displejem s 2 x 16 alfanumerickými znaky a membránovou klávesnicí s 10 tlačítky.

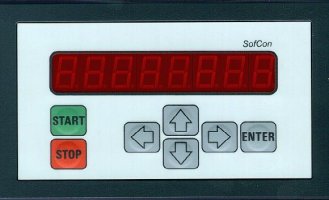

TERM07 je vybaven LED displejem s 8 sedmisegmentovými znaky a membránovou klávesnicí se 7 tlačítky.

Pro oba typy panelů jsou k dispozici softwarové knihovny UTERM05 resp. UTERM07, které umožnují jejich snadné začlenění do programového vybavení řídicích jednotek KITV40, resp. KIT386EXR. Pomocí těchto knihoven je možno snímat stisk jednotlivých tlačítek a obsluhovat výpis na displej včetně řízení intenzity podsvětlení resp. jasu.

Základní technické údaje TERM05

Provedení	průmyslové
Rozměry	šířka x výška 152 x 105 mm hloubka je daná výstavbou řídicí jednotky
Hmotnost	cca 0,2 kg
Krytí	z čelní strany IP65, zezadu IP20
Napájení	5V / 300mA
Displej LCD	2 x 16 znaků, výška znaku 8 mm, podsvětlení LED
Klávesnice	membránová počet kláves 10 ( nahoru, dolu, vlevo, vpravo, F1, F2, +, -, ESC, ENTER)
Komunikační rozhraní	P bus KITV40 resp. KIT386EXR
Zvuková signalizace	externí přes spínací tranzistor
Provozní teplota	0 až 50°C
Skladovací teplota	-20 až 60°C

Základní technické údaje TERM07

Provedení	průmyslové
Rozměry	šířka x výška 152 x 90 mm hloubka je daná výstavbou řídicí jednotky
Hmotnost	cca 0,2 kg
Krytí	z čelní strany IP65, zezadu IP20
Napájení	5V / 300mA
Displej LED	8 sedmisegmentových znaků, výška znaku 14 mm
Klávesnice	membránová počet kláves 7 ( nahoru, dolu, vlevo, vpravo, START, STOP, ENTER)
Komunikační rozhraní	P bus KITV40 resp. KIT386EXR
Zvuková signalizace	externí přes spínací tranzistor
Provozní teplota	0 až 50°C
Skladovací teplota	-20 až 60°C
