Základní charakteristikaModul slouží jako přechodová svorkovnice mezi řídicím systémem a okolím, s možností světelné indikace signálů. Signály nejsou nijak elektricky upraveny, pouze při použití indikace jsou zatíženy proudem pro rozsvícení LED. Signály mohou být pasivní (kontakt, odpor) i aktivní (napětí, proud). Jestliže mají být indikovány pasivní signály, musí se pro svícení LED použít externí napájení. Indikační LED i jejich pracovní odpory jsou v objímkách. Jestliže nemají být signály (např. analogové) ovlivněny, nesmí být LED osazeny. Pomocí propojek JP1, 2, 3 a polarizací LED se modul konfiguruje pro různou polaritu signálů. Změnou pracovních odporů se modifikuje provozní napětí. Při využití světelné indikace lze modul použít jen v obvodech se stejnosměrným proudem. Při použití v obvodech střídavého proudu je nutno LED odstranit. Obvody jsou rozděleny na 3 shodné sekce po 8 signálech, společné země sekcí jsou od sebe galvanicky odděleny. Externí napájení indikačních LED je ale společné. To znamená, že úplného galvanického oddělění sekcí lze docílit jen při rozpojených JP1, 2, 3. Modul je konstruován na desce s plošnými spoji. Standardně je dodáván s montážním rámečkem k montáži na rozvaděčovou lištu typu DIN TS35. Může být dodáván i bez rámečku s plastovými příchytkami na lištu, nebo jen s montážními otvory. Modul není krytován a není určen k připojení síťového napětí. Technické údaje
Údaje pro objednávkuZákladní provedení PX07 je s montážním rámečkem a bez jakéhokoliv příslušenství.
V objednávce specifikovat odlišnosti, např.:

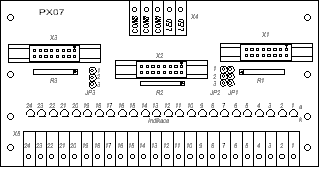

Specifikovat příslušenství: Rozmístění svorek a zapojenírozmístění svorek![]() zapojení konektorů X1, X2, X3![]() Připojení vstupů a výstupů k řídicímu systému KITV40 pomocí modulů redukcí PX07Dle nastavení propojek JP1, JP2, JP3 a orientace LED diod v dutinkách lze na svorkovnici X5 připojit vstupy i výstupy a to jak v zapojení se společným mínus pólem nebo společným plus pólem napájení, viz. následující obrázky. U vstupů lze každou osmici vstupů nakonfigurovat buď jako vstupy se společným mínus nebo jako se společným plus , protože LED diody jsou napájeny ze svorek COM1,2,3. U výstupů, má-li být zachována funkčnost LED diod, tato možnost není a celá deska lze nakonfigurovat pouze pro výstupy stejného zapojení, protože LED diody jsou napájené ze svorek LED. Moduly redukcí PX07 jsou s IO rozšiřujícími deskami digitálních vstupů/výstupů řídicího systému spojeny plochým kabelem v provedení 1:1 (zapojení se společným mínus) nebo s prekřížením žil (zapojení se společným plus). Konektor X2 je nevyužit pouze z důvodů přehlednosti. Připojení výstupů se společným mínus![]() Připojení výstupů se společným plus![]() Připojení vstupů se společným mínus a plus![]() Montážní rozměryProvedení s montážním rámečkem![]() Provedení bez rámečku![]() 26/5/2000 |
![]() |
||||||||||||||||||||||||||
![]() |
