Svorkovnice a redukce	15.2
PX03
Modul redukce 24 svorek

Přechodová svorkovnice - redukce 24 svorek na konektory Propojení signálů do 50V

Základní charakteristika

Modul slouží jako přechodová svorkovnice mezi řídicím systémem a okolím. Na jedné straně se přistupuje s plochými kabely s řeznými konektory, na druhé straně jsou svorky pro kabeláž. Signály nejsou nijak elektricky ovlivněny. Signály mohou být pasivní (kontakt, odpor) i aktivní (napětí, proud). Obvody jsou rozděleny na 3 shodné sekce po 8 signálech, společné země sekcí jsou od sebe galvanicky odděleny. Zapojení je patrné z následujících obrázků.

Modul je konstruován na desce s plošnými spoji. Standardně je dodáván s montážním rámečkem k montáži na rozvaděčovou lištu typu DIN TS35. Může být dodáván i bez rámečku, jen s montážními otvory. Modul není krytován a není určen k připojení síťového napětí.

Technické údaje

Počet svorek	24 (3 x 8)
Zatižitelnost každé svorky	1A
Elektrická pevnost	500V
Pracovní teplota okolí	0 až +70°C
Rozměry	max. 140 x 75 x 54mm
Svorky	stiskací, vodič 0,15 až 2,5mm2

Údaje pro objednávku

Základní provedení PX03 je s montážním rámečkem a bez jakéhokoliv příslušenství.

V objednávce specifikovat odlišnosti, např.:
PX03 bez montážního rámečku.

Specifikovat příslušenství, např.:
3ks Konektor PFL16.

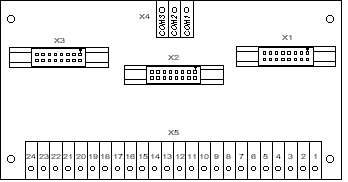

Rozmístění svorek a zapojení

zapojení konektorů X1, X2, X3

Připojení vstupů a výstupů k řídicímu systému KITV40 pomocí modulů redukcí PX03

Na svorkovnici X5 modulu PX03 lze připojit vstupy i výstupy a to jak v zapojení se společným mínus pólem nebo společným plus pólem napájení, viz. následující obrázky. Moduly jsou s IO rozšiřujícími deskami digitálních vstupů/výstupů řídicího systému spojeny plochým kabelem v provedení 1:1 (zapojení se společným mínus) nebo s prekřížením žil (zapojení se společným plus ). Konektor X2 je nevyužit pouze z důvodů přehlednosti.

Připojení vstupů

Připojení výstupů

Montážní rozměry
