Analogové převodníky
  14.2
AFCONV
Převodník analogové veličiny na frekvenci
  • Převod napětí, proudu a odporu na impulsy s periodou úměrnou vstupní hodnotě
  • Možnost prodloužení periody impulsů zařazením děliče 1:4 až 1:256
  • Provedení s upevněním na lištu DIN

Základní charakteristika

Převodník je určen pro průmyslové, řídicí, regulační a měřící systémy. Převádí vstupní analogové veličiny na impulsy, jejichž perioda je přímo úměrná velikosti vstupní veličiny. Vstupem může být napětí, proud nebo odpor. Výstupní impulsy mají charakter napětí nebo je výstup zapojen jako otevřený kolektor. Napájení převodníku je z externího stejnosměrného zdroje v širokém rozsahu napětí nebo ze stejnosměrného zdroje 5V. Variability použití je docíleno přestavením několika propojek. Převodník má na vstupu filtr proti rušivým impulsům a síťovému brumu. Z toho plyne poměrně pomalá reakce na změnu vstupní veličiny. Neobsahuje obvody pro korekci nelinearity odporových teplotních čidel. Běžně se dodává se vstupními rozsahy 5V, 10V, 20mA, -50 až +200 °C a 0 až +500 °C pro odporové snímače teploty Pt100.

Konstrukčně je převodník řešen jako samostatná nekrytovaná jednotka s úchyty pro připevnění na rozváděčovou lištu DIN.

Technické údaje

Napájecí napětí 5V DC ±5% nebo 8 až 35 V DC
Napájecí proud max. 25 mA
Perioda kmitů při nulové vstupní veličině 1 : 1
Prodloužení základní periody impulsů 1, 4, 16, 64, 256 x
Zatěžovací proud max. 0,5 A
Pracovní teplota 0 až +50 °C
Skladovací teplota -20 až +50 °C
Rozměry 88 x 71 x 28 mm
Hmotnost 50 g
Krytí IP00
Svorky stiskací, vodič 0,15 až 2,5mm2

Vstupní veličina napětí proud odpor
Rozsah 0,05 až 5V / 0,1 až 10V 0,2 až 20 mA od 20 až 100 Ohm do 200 až 500 Ohm )*
Perioda impulsů 1 až 100 ms 1 až 100 ms 1 až 100 ms
Přesnost převodu ± 0,5% z rozsahu ± 0,5% z rozsahu ±0,5% z rozsahu )**
Doba ustálení po 100 % skokové změně vstupu 1 sec. 1 sec. 6 sec.
)* Pro přesnost převodu ± 1,5% z rozsahu je rozsah odporu od 20 až 200 Ohm do 200 až 2,2 kOhm
)** Pro třívodičové zapojení odporu a odporu přívodního vedení do 10% odporu snímače

Údaje pro objednávku

Dodávají se 4 varianty převodníku:

  • AFCONV 01 - napěťový vstup 5V/10V (jen)
  • AFCONV 02 - proudový vstup 20 mA (jen)
  • AFCONV 03 - napěťový vstup 5V/10V a odporový snímač Pt100 pro teplotu -50 až +200 °C
  • AFCONV 04 - napěťový vstup 5V/10V a odporový snímač Pt100 pro teplotu 0 až +500 °C

Rozmístění svorek

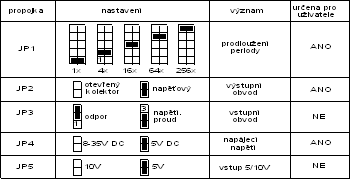

Nastavení propojek

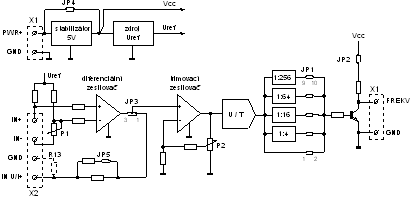

Blokové schéma

Zapojení vstupních obvodů

Měření napětí

Měření proudu

Měření odporu


6/9/2000
