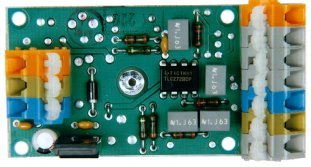

ZES01
Univerzální diferenciální zesilovač

Zesílení napěťových signálů o úrovni mV až V Symetrické nebo nesymetrické napájení Provedení jako deska nebo na DIN lištu nebo v plastové krabičce

Základní charakteristika

Zesilovač je určen pro zesílení malých napěťových signálů, řádově milivolty až jednotky voltů. Jeho funkce a vlastnosti závisí na osazení součástkami. Dodává se s osazením jako symetrický zesilovač se symetrickým napájením nebo jako nesymetrický zesilovač s nesymetrickým napájením. Napájení zesilovače je stejnosměrným nestabilizovaným napětím, obě napájecí větve obsahují stabilizátor napětí.

Zesilovač je navržen jako diferenciální s velkým zesílením v kaskádním zapojení se dvěma operačními zesilovači. Při osazení CMOS operačním zesilovačem typu TLC 272 pracuje s nesymetrickým napájením již od 4V a zesiluje pouze signály kladné polarity. Při osazení bipolárním operačním zesilovačem typu LM 1458 a symetrickém napájení zesiluje signály obou polarit. Zesilovač lze opatřit vstupním i výstupním odrušovacím RC filtrem, standardně však nejsou kondenzátory filtrů osazeny.

Trimr R12 slouží ke kompenzaci vstupní napěťové nesymetrie. Aby bylo možné kompenzovat nesymetrii obojí polarity i při nesymetrickém napájení zesilovače, je použita propojka JP1, kterou se připojuje kompenzační napětí buď ke vstupu IN+ nebo IN-. Při symetrickém napájení se před kompenzací zvolí jedna poloha propojky. Na výstupu zesilovače je zařazen dělič s potenciometrem R14, kterým lze přesně dostavit zesílení zesilovače.

Zesilovač je konstruován na desce s plošnými spoji. K připojení vodičů jsou použity stiskací svorky. Dodávají se tři varianty mechanického provedení:

• varianta A - samostatná destička s otvory pro připevnění pomocí distančních sloupků
• varianta B - destička v rámečku s uchycením na DIN lištu
• varianta C - destička v plastové krabičce

Technické údaje

Zapojení	symetrické	nesymetrické
Operační zesilovač	1 x LM 1458	1 x TLC 272
Napájecí napětí	±8 až ±15 V DC	5 až 15 V DC
Napájecí proud	±10 mA / 15 V	5mA / 15 V
Max. zisk	1000	1000
Vstupní odpor	1 GOhm	1 GOhm
Výstupní odpor	1 kOhm	1 kOhm
Offset nuly v celém teplotním rozsahu	typ. 50 uV, max. 150 uV	typ. 50 uV, max. 150 uV
Teplotní závislost vstupního offsetu	typ. 1 uV/°C, max. 4 uV/°C	typ. 1 uV/°C, max. 4 uV/°C
Pracovní teplota	0 až +50 °C
Skladovací teplota	-20 až +50 °C
Rozměry / krytí
varianta A	37 x 71 x 20 mm / IP00
varianta B	38 x 75 x 40 mm / IP00
varianta C	46 x 102 x 23 mm / IP20
Svorky	stiskací, vodič 0,15 až 2,5mm2

Údaje pro objednávku

Podle mechanického provedení jsou tři varianty zesilovače:

• ZES01.xx/A - samostatná destička s otvory pro připevnění pomocí distančních sloupků
• ZES01.xx/B - destička v rámečku s uchycením na DIN lištu
• ZES01.xx/C - deska v plastové krabičce

xx znamená záčíslí, jímž se specifikují varianty elektrického zapojení zesilovače. Tyto varianty se řeší individuální dohodou dle požadavků uživatele.

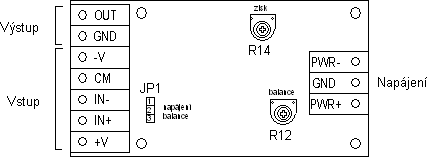

Rozmístění svorek

Nastavení propojeky JP1

Zapojení vstupních obvodů

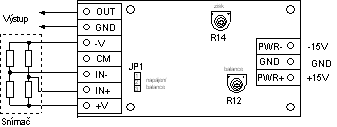

Zesilovač se symetrickým napájením

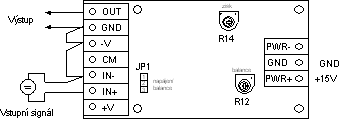

Zesilovač s nesymetrickým napájením

Montážní rozměry

Varianta A

Varianta B

Varianta C
