Komunikační desky do PC, komunikační moduly	10.2
P232/232
Komunikační modul s galvanickou izolací

Napájecí napětí 5V DC, tolerance ±10% Přenosová rychlost max. 38 480 Bd Plné galvanické oddělení Napájení ze vstupního konektoru nebo z ext. zdroje 5V DC

Základní charakteristika

Převodník P232/232 je samostatný modul zabudovaný v plastové krabičce (ICAS2). Používá se tam, kde je třeba galvanicky oddělit rozhraní RS232.

Základem modulu jsou dva obvody MAX232. První převádí rozhraní P232 na TTL a druhý TTL signály zpět na rozhraní RS232. Galvanické oddělení je u TTL signálů provedeno optočleny a u napájení DC/DC konvertorem. Datové linky jsou na obou stranách převodníku chráněny přepěťovými ochranami. Vstupní strana převodníku je opatřena 10 pinovým řezným konektorem a výstupní strana konektorem canon (vidlice). K napájení modulu je možno využít vstupní signálový konektor nebo samostatné napájecí vodiče.

Technické údaje

Napájecí napětí	5V ±10%
Napájecí proud	max. 50mA
Přenosová rychlost	max. 38 4000 Bd
Elektrická pevnost	500V
Teplota prostředí	0 až 50°C
Skladovací teplota	-20 až +50°C
Krytí	IP20
Rozměry	85 x 45 x 30 mm
Umístění	plastová krabička ICAS2
Rozhraní RS232 - strana počítače
konektor	10 pin
ochrana dat. linek	transily
Rozhraní RS232 - strana vedení
konektor	9 pin (canon vidlice)
ochrana dat. linek	transily

Údaje pro objednávku

Modul se dodává zabudovaný v plastové krabičce ICAS2. Na zvláštní objednávku je možno dodat kabel zakončený na jedné straně 10 pinovým řezným konektorem a na druhé straně konektorem canon 9 pin (zásuvka).

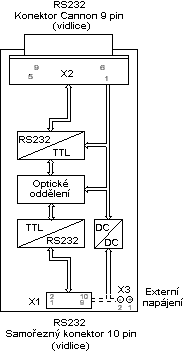

Blokové schéma a zapojení konektorů

Konektor X2

Konektor X1

Montážní rozměry
