Terminály	6.1
TERM01

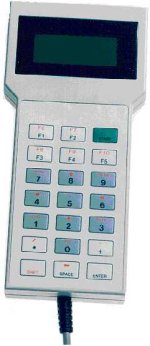

Alfanumerický terminál

Koncové zařízení pro vstup a výstup textu Sériový přenos RS232, RS485 Membránová klévesnice LCD displej 4 x 16 znaků Akustická signalizace Napájení 5V Funkční flexibilita

Základní charakteristika

Terminál TERM01 slouží pro příjem a vysílání textových zpráv a povelů po sériové přenosové lince. Sériový přenos je standardní osmibitový v kódu ASCII. Rozhraní může být buď RS232 nebo RS485. Terminál je řízen jednočipovým procesorem typu 8051. Vlastnosti mohou být přeprogamováním snadno přizpůsobeny nestandardním požadavkům. Displej je LCD prosvícený bodový, alfanumerický, s možností doprogramovat libovolné semigrafické znaky. Přijmuté znaky jsou okamžitě zobrazovány. Aktuální pozice znaku je ukazována kursorem. Poloha kursoru je adresovatelná. Klávesnice je membránová s max. 45 tlačítky. Některá tlačítka mají dvojí význam. Znak je po stisku tlačítka okamžitě vyslán. Je zde funkce repeat a akustická indikace. Mnoho vlastností lze konfigurovat pomocí funkce Setup, a to buď z klávesnice, nebo dálkově po sériové lince. Měnitelné parametry jsou např.: přenosové parametry, volba sady vysílaných znaků, podoba kursoru, prosvětlení displeje. Terminál ošetřuje také řadu řídicích znaků a ESC sekvencí. Napájení je z externího zdroje přívodním kabelem, ve kterém vedou i komunikační signály. Kabel je zakončen 9pólovým konektorem. Terminál může být napájen ze zdroje o napětí 5V nebo volitelně napětím odlišným.

Terminál je konstruován v dvojdílné plastové krabičce. Na zvláštní objednávku se dodává stojánek nebo montážní panel. Další možností upevnění je montáž do vyříznutého otvoru podle obrázku. Pro napájení terminálu a jeho připojování za provozu je určen modul NAPTR1.

Podrobnosti, zejména o kódování znaků, řídicích funkcích a HW a SW konfiguraci jsou ve firemní dokumentaci Příručka uživatele SCT 013.

Technické údaje

Komunikační linka	Asynchronní, plný duplex		Napájení	stejnosměrné 5,1V ±0,2V
rozhraní	RS232			*) 11V ±2V
	*) RS485, dvou/čtyřdrát		Napáj. proud	65 až 300 mA
přenosová rychlost	100 až 19200 Bd		Pracovní teplota okolí	0 až +50°C
počet bitů	8 + 0 až 1 paritní		Rozměry (bez kabelu)	210 x 100 x 25 mm
Displej	LCD, 4 řádky, 16 sloupců		Délka kabelu	1,25m, *) jiná
písmo	latinka, *) azbuka		Konektor	9 pólový D-sub zásuvka
Klávesnice	velikost 75 x 130 mm		Krytí	IP 65
počet tlačítek a znaky	45 *) 21, azbuka, zvláštní znaky		Hmotnost	0,35 kg
Zvuk	*) piezoakustický měnič
Zabezpečení	*) HW watch dog
*) Volitelné parametry, specifikovat v objednávce.

Údaje pro objednávku

Základní provedení je podle tabulky technických údajů. Odlišnosti HW, SW, konfigurační konstanty specifikovat v objednávce.

Specifikovat příslušenství, např.: Stojánek, Montážní panel, Napájecí zdroj pro terminál NAPTR1.

Rozmístění svorek a zapojení

Konfigurace

Z mnoha konfiguračních propojek na základní desce terminálu jsou pro běžného uživatele zajímavé tyto:
   Rozhraní RS485: J5 1 - 2 dvoudrát, J5 1 - 3 čtyřdrát.
   Jas prosvětlení: J11 OFF nižší jas, J11 ON vyšší jas (vyšší jas = vyšší odběr proudu)

Funkcí SETUP se volí základní vlastnosti, jako např. parametry komunikační linky (rychlost, parita), podoba kursoru, řízení prosvětlení displeje, volba sady znaků, aktivní odezva terminálu, atd.

SETUP z klávesnice: Pokud není SETUP zakázán tak při současném stisku SHIFT ENTER vstup do menu. Výběr položek šipkami, potvrzení ENTER. Zapamatování konfigurace přes SAVE NEW SETUP.

SETUP po komunikační lince: Sekvence ESC S a další specifikující znaky.

Přístup k funkci SETUP lze povolit jen za určitých podmínek, nebo ho zakázat. Další vlastnosti jsou určeny naprogramováním konstant do EPROM. Zobrazení semigrafických znaků (max. 7) je umožněno změnou programu po dohodě s výrobcem. Konfigurace zůstane zapamatovaná i po vypnutí napájení.

Editování uživatelského kódu vysílaných znaků: Z klávesnice přes SETUP, položka KEY CODES, CREATED, nebo po kom. lince sekvencí ESC 7 a specifikace znaku a kódu.

Montážní rozměry
