PMUX01
Modul 32-vstupového 8-kanálového releového multiplexeru

Vysoká životnost relé LED indikace stavu relé

Základní charakteristika

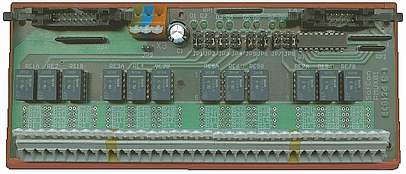

Modul multiplexeru PMUX01 je 32-vstupový 8-kanálový analogový multiplexer obecného použití. Modul obsahuje 12 relé s dvojicí přepínacích kontaktů, svorkovnici X1 pro připojení vstupních signálů, propojky JP1-JP8 a JP9, konektor X2 pro připojení výstupních signálů a konektor X4 pro připojení řídicích signálů. Na svorkovnici X3 se připojuje napájení 24V DC a je na ni vyvedena analogová zem AGND. Osazením vstupní odporové sítě lze jednotlivé vstupní proudové signály převést na napěťové. Výstupní analogové signály lze zatížit zasunutím odporového hřebínku RP4 do patice.

Obvody jsou rozděleny na 4 shodné sekce, které transformují vždy 8 vstupních signálů na 2 signály výstupní. V každé sekci jsou 3 relé, z nichž dvě mají cívky spojeny patralelně (viz.obrázek). Každá cívka relé nebo dvojice relé může být spínána libovolným řídicím signálem PSEL0-PSEL3. Výběr se provádí nastavením propojek JP1-JP8. Nezasunutím některé z propojek JP1-JP8 lze docílit toho, že odpovídající vstupy jsou připojeny trvale. Propojkou JP9 lze propojit analogovou zem se zemí digitální. Stav relé je indikován LED diodami.

Modul je konstruován na desce s plošnými spoji. Standardně je dodáván s montážním rámečkem k montáži na rozvaděčovou lištu typu DIN TS35. Může být dodáván i bez rámečku s plastovými příchytkami na lištu, nebo jen s montážními otvory. Modul není krytován a není určen k připojení síťového napětí.

Technické údaje

Vstupy
počet signálů	32
svorky	stiskací, vodič 0,15 až 2,5 mm2
Výstupy
počet signálů	8
konektor	16 pin samořezný
Ovládání
počet signálů	4
úroveň L/H	(-0,5 až 5)/(15 až 30)V DC
konektor	10 pin samořezný
Relé
kontakty	2 přepínací
odpor kontaktů	max. 50 mOhm
přepínací proud	max. 2A
min. spínaná zátěž	0,01mA, 10mV DC
doba sepnutí	max. 6ms
doba rozepnutí	max. 4ms
životnost mechanická	min. 1 x 108
životnost elektrická	min. 5 x 106 / 0,2A DC
Napájecí napětí	17 až 30V DC
Odběr	max. 150mA/24V DC
Elektrická pevnost	500 V
Pracovní teplota	0 až +70 °C
Rozměry	192 x 75 x 54 mm

Údaje pro objednávku

Základní provedení PMUX01 je s montáží na DIN lištu a s neosazenými odpory na vstupech a výstupech.

V objednávce specifikovat odlišnosti a příslušenství, např.:
PMUX01 bez montážního rámečku, ... s příchytkami
1ks Konektor PFL16
1ks Konektor PFL10

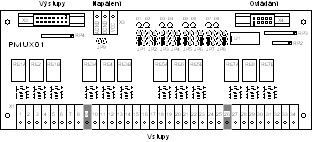

Rozmístění svorek

Signály na konektorech X2 a X4

Nastavení propojek

Zapojení jedné sekce multiplexeru

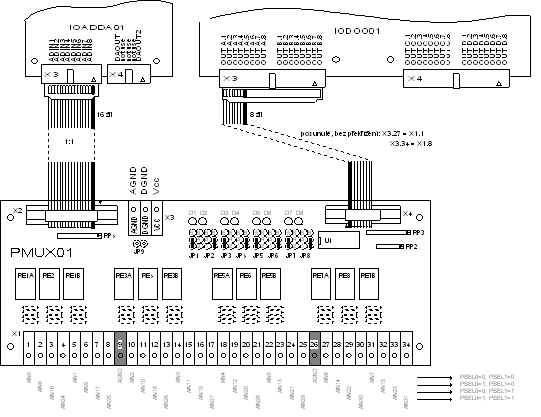

Připojení 32 analogových vstupů k řídicímu systému KITV40 pomocí modulu PMUX01

Analogové výstupy multiplexeru PMUX01 jsou propojeny s analogovými vstupy desky IOADDA01 16-ti žilovým plochým kabelem v provedení 1:1. K ovládání PMUX01 je užita deska digitálních výstupů IODOO01, propojení je provedeno 8 žilovým plochým kabelem v provedení 1:1.

Jestliže nastavíme propojky JP1-JP8 dle obrázku, pak lze zredukovat počet ovládacích signálů multiplexeru na dva, OUTA.4 =PSEL0 =RE1ON =RE3ON =RE5ON =RE7ON a OUTA.3 =PSEL1 =RE2ON =RE4ON =RE6ON =RE8ON. Pro rovnoměrné snižování životnosti relé PMUX01 při cyklickém sběru dat je důležité, aby ovládací signály PSEL0 a PSEL1 měly shodnou frekvenci. Tuto podmínku splňuje např. řídicí sekvence (0,0), (0,1), (1,1), (1,0).
