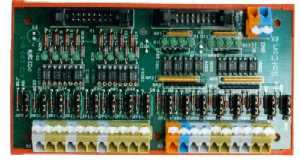

Základní charakteristikaModul je určen jako oddělovací interface dvoustavových signálů mezi řídicím systémem a okolím. Vstupy i výstupy jsou galvanicky oddělené pomocí optronů. Vstupy mají charakter odporové zátěže, výstupy jsou otevřený kolektor. Indikační LED vstupů svítí při log. úrovni H, indikační LED výstupů svítí při log. úrovni L. Modul musí být před použitím nakonfigurován pomocí propojek. Po dohodě s výrobcem mohou být osazeny výstupní optrony s jinými parametry, případně i výkonová optorelé. Výstupní spínače nemají ochranu proti přepětí, proto se při spínání induktivní zátěže musí zapojit zhášecí dioda. Modul je konstruován na desce s plošnými spoji. Standardně je dodáván bez rámečku pro montáž pomocí děr v rozích. Rozměry a díry v rozích jsou kompatibilní s IO moduly KITV40. Může být také dodáván s montážním rámečkem k upevnění na rozvaděčovou lištu typu DIN TS35. Modul není krytován a není určen k připojení síťového napětí. Technické údaje
Údaje pro objednávkuZákladní provedení je bez rámečku a bez jakéhokoliv příslušenství.
V objednávce specifikovat odlišnosti, např.:
Specifikovat příslušenství: Rozmístění svorek a zapojení![]() ![]() zapojení konektorů X1, X4 ![]() příklad připojení vstupů a výstupů KonfiguracePomocí propojek JP1 až JP8 se nastavuje polarita vstupů. Pomocí JP9 až JP16 polarita výstupů. Všechny vstupní signály jsou galvanicky propojeny přes společný CM+, resp. CM-. Výstupní signály jsou rozděleny na 3 galvanicky oddělené sekce. Nastavení propojek pro konkrétní aplikaci lze odvodit z obrázků výše. Montážní rozměry![]() provedení s montážním rámečkem ![]() provedení bez rámečku 17/4/2000 |
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
