COM moduly	4.1
COM485I
Modul rozhraní RS485 galvanicky izolovaný

Ovládání a napájení modulu přes COMBUS Přenosová rychlost standardně 9600 Bd a 38400 Bd (variantně i jiná) Galvanické oddělení Dvoudrátový nebo čtyřdrátový provoz LED indikace vysílaného a přijímacího signálu

Základní charakteristika

Modul COM485I převádí komunikační signály TTL úrovně HCT na úroveň RS485/RS422. Rozhraní je galvanicky izolované optrony. Pro napájení izolované části je použit DC/DC převodník.

Modul COM485I se připojuje na sběrnici COM bus mikropočítače KITV40, nebo na sběrnici COM bus rozšiřujících desek vstupů a výstupů, např. na desky IOCOM, IOPCOM.

Rozhraní RS485 je realizováno dvěma obvody typu 75176 (LTC485), dvěma optrony, DC/DC konvertorem a monostabilním klopným obvodem. Tento obvod je určen pro přepínání příjmu a vysílání při dvoudrátovém provozu. První změnou z 1 na 0 se nahodí monostabilní obvod. Úroveň 1 na jeho výstupu povolí přes DE vstup vysílání dat na sběrnici RS485. Délka kyvu MKO je nastavena tak, aby byl umožněn přenos při rychlostech 9600Bd a vyšších . Délka kyvu MKO se nastavuje propojkou JP2. Propojkou JP1 lze navolit dvoudrátové nebo čtyřdrátové propojení linky RS485. Vysílaný a přijímaný signál jsou indikovány LED diodami.

Modul je dodáván jako destička s plošnými spoji určená pro zabudování do sestavy mikropočítače KITV40.

Technické údaje

Napájení modulu	přes COM bus
Umístění modulu	sestava KITV40
Teplota prostředí	0 až 50°C
Skladovací teplota	-20 až +50°C
Elektrická pevnost	500V
Rozměry	65 x 50 x 15 mm
Sběrnice COM bus
Konektor	10 pin
Signály	SIN, SOUT (úroveň TTL)
Linka RS485
Konektor	10 pin / canon 9 pin**)
Přenosová rychlost	9600 / 384000 Bd *)/ jiná**)
Řízení směru přenosu	automatické (MKO)
Připojení RS485	dvoudrát / čtyřdrát *)
Dosah	2 km
Doporučený typ kabelu	MK 4 x 0,35 mm

Údaje pro objednávku

Základní provedení modulu COM485I je pro přenosové rychlosti 9600 Bd a 38400 Bd a osazení rozhraní RS485 řezným konektorem 10 pin. Jinou přenosovou rychlost a osazení RS485 konektorem canon 9 pin (vidlice) nutno specifikovat v objednávce.

Na zvláštní objednávku je možné dodat řezné konektory PFL10, konektor canon 9 pin (zásuvka) a plochý kabel AWG2810.

Rozmístění a zapojení konektorů

Konektor X1 COM bus

Konektor X3 RS485

Konektor X2 RS485 (Cannon)

Nastavení propojek (propojení, přenosová rychlost)

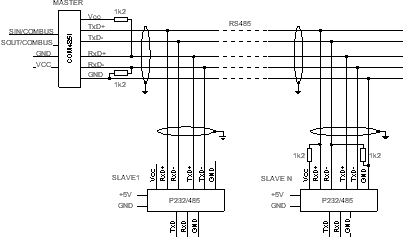

Doporučené zapojení sběrnice RS485 (čtyřdrát, master-multislave)
