3.16 IOTERM10

Rozšiřující desky vstupů/výstupů	3.16
IOTERM10
Deska analogových a digitálních vstupů a výstupů

8 unipolárních analogových vstupů napěťových (0-10mV až 0-10V) nebo proudových (0-20mA)
8 bipolárních analogových vstupů pro připojení Pt100
efektivní rozlišení AD převodu (10-18) bit
až 6 analogových výstupů napěťových (0-5V, 0-10V, -5 až +5V) s rozlišením 12 bit
16 digitálních vstupů (společný + nebo - pól napájení)
16 digitálních výstupů (optron, relé, optorelé)
galvanicky izolovaná komunikační linka RS-485
možnost osazení desky teploměrem DS1820 při měření teploty termočlánky
seriová EEPROM 93C46 (64x16 bit)
připojení k procesorové jednotce KITV40 přes IO bus
napájení desky z ext. zdroje DC/AC
řadové konektory Entrelec

Základní charakteristika

Deska IOTERM10 je uřcena především pro kompaktní řídicí systémy firmy SofCon nazvané KOMPAKT2, KOMPAKT3 (s grafickým terminálem TERM10) nebo KOMPAKT5, KOMPAKT6 (bez grafického terminálu). Proto jsou veškeré vstupy, výstupy a napájení vyvedeny na řadové konektory Entrelec. Jádrem analogových vstupů je AD převodník AD7711 s nastavitelný ziskem a digitálním filtrem. Pro dané zapojení a osazení desky se dosahuje efektivního rozlišení AD převodu až 18 bit. Deska je napájena z vlastního pulsního zdroje se vstupním odrušovacím filtrem.

Technické údaje

Napájecí napětí	10-36 VDC / 10-26VAC
Napájecí proud	max. 300 mA při 24VDC
Připojení k procesorové desce	přes IO bus
Pracovní teplota	0 až +70 °C
Skladovací teplota	-10 až +80 °C
Rozměry desky	260 x 180 x 25 mm
Elektrická pevnost oddělení řídicí časti od V/V částí	500 VAC , 4 000 VAC pro reléové výstupy
Připojení veškerých signálů	konektory Entrelec
Bázová adresa	300H nebo 310H
Vstupy IN0-IN7 (read)	báze + 0
Vstupy IN8-IN15 (read)	báze + 1
EEPROM, teploměr, AD (read)	báze + 2
Enable Outputs (write)	báze + 3
Výstupy OUT8-OUT15 (write)	báze + 4
Výstupy OUT0-OUT7 (write)	báze + 5
EEPROM, teploměr, AD (write)	báze + 6
COM (RS485)	báze + 8-15

Údaje pro objednávku

Standardní osazení desky je následující: rozsah analogových unipolárních vstupů (0-10V), analogové vstupy diferenciální pro připojení PT100, digitální výstupy s relé, pouze 2 analogové výstupy, není osazena komunikační linka RS485 a obvod pro měření teploty (DS1820), součástí dodávky desky nejsou standardně protikusy konektorů Entrelec. Odlišnosti od standardního osazení a další požadavky nutno uvést v objednávce, např.:

analogové unipolární vstupy s rozsahem (0-100)mV, (0-20)mA
analogové bipolární vstupy pro PT500, Pt1000, Ni1000, rozsah ±10V, ±20mA
další 2 nebo 4 analogové výstypy
digitální výstupy s optrony nebo s optorelé
osazení teploměru DS1820
řadové konektory Entrelec (protikusy)

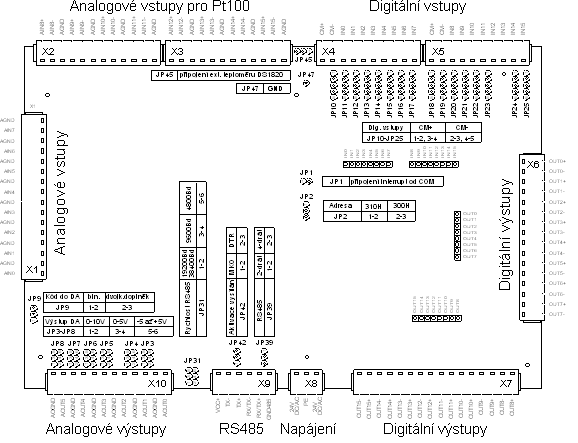

Rozmístění konektorů, signály na konektorech a nastavení propojek

AD převodník AD7711
Analogové vstupy desky jsou zpracovávány AD převodníkem AD7711 fy Analog Devices. Tento převodník má:

dva vstupy, unipolární a diferenciální
zdroj referenčního napětí 2,5V
nastavitelné zesílení 1 až 128
digitální filtr s nastavitelnou frekvencí zlomu 10Hz až 1kHz
rozlišení až 22,5 bit (zesílení 1 a frekvence filtru 10Hz)
doba převodu od 1ms (filtr 1kHz) do 100 ms (filtr 10Hz)

8 x analogový vstup 0 až 10V
Analogové vstupní signály AIN0-AIN7 (konektor X1) jsou přes analogový multiplexer 8:1 přiváděny na unipolární vstup AD převodníku AD7711. Standardně je vstupní rozsah 0-10V. Alternativně lze při výrobě osadit vstupy s rozsahem napěťovým 0-100 mV až 0-10V nebo proudovým 0-20 mA a 4-20 mA.

8 x analogový vstup pro připojení Pt100
Analogové vstupní signály AIN8+, AIN8- až AIN15+, AIN15- (konektor X2, X3) jsou nejprve upraveny odporovými můstky a pak pomocí dvou analogových multiplexerů 8:2 přivedeny na bipolární vstupy AD převodníku AD7711. Standardně jsou můstky osazeny pro připojení čidel PT100. Alternativně lze zapojit i jiné odporové snímače teploty nebo užít vstupy jako obecné vstupy napěťové (±20mV až ±10V) nebo proudové ±20mA. Parametry pro čidla Pt100 jsou následující:

třívodičové připojení čidla
proud čidlem 0,5 mA
vliv odporu vedení 0-0,2% / (0-10W)
vliv okolní teploty ±0,05% / 10°C
chyba měření odporu 1% max. (0,15% typ.) v rozsahu do 500W (pro odpory pod 70W ±0,7W)
linearita převodu na teplotu 0,06% pro rozsah do 850°C 0,005% pro rozsah do 200°C

6 x analogový výstup
Rozsah analogových výstupních signálů AOUT0-AOUT5 (konektor X10) se nastavuje propojkami JP3-JP8 a JP9. Pro unipolární výstupy musí být JP9 na pozici (1,2) a propojkami JP3-JP8 lze rozsah jednotlivých kanálů nastavit na 0 až 5V nebo 0 až 10V. Rozsah -5 až +5V lze nastavit jen současně pro všechny kanály tak, že propojku JP9 zasuneme na pozici (2,3) a všechny propojky JP3-JP8 na pozici (5,6). Rozlišení DA převodu je 12 bit.

16 x digitální vstup
Diditální vstupy se připojují konektory X4, X5. Propojkami JP10-JP17 resp. JP18-JP25 lze nastavit po osmicích vždy stejně, zda vstupy IN0-IN7 resp. IN8-IN15 budou mít společný + pól nebo - pól napájecího napětí. Napětí pro vstupní úroveň L je -30 až +8V, pro úroveň H je +16 až 30V. Vstupní proud pro úroveň H je 10mA/24V.

16 x digitální výstup
Standardně osazeny relé (30VDC/230VAC, 5A odporová zátěž). Kontakty relé jsou vyvedeny na konektory X6, X7. Alternativně lze výstupy při výrobě osadit (po osmicích) optrony (35VDC/0,2A) nebo optorelé (60V/2A).

Komunikace RS485
Komunikační část desky obsahuje obvod ST161550. Propojkami lze nastavit: způsob aktivace vysílače (JP42), přenosovou rychlost (JP31) a dvoudrátové nebo čtyřdrátové propojení (JP39).
