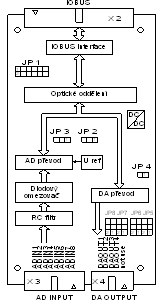

Základní charakteristikaDeska IOADDA02 obsahuje 12bitový aproximační A/D převodník, který umožňuje připojit 8 unipolárních nebo 4 diferenciální analogové vstupy. Dále obsahuje dva dvojnásobné 12bitové D/A převodníky. Řídicí strana je od analogové galvanicky oddělena. K řídicí jednotce se deska připojuje přes IO bus. Adresový dekodér je realizován obvodem 74HC688 a obvodem GAL. Pro analogové vstupy je použit A/D převodník LTC1294 firmy LINEAR TECHNOLOGY. Převodník je seriový s analogovým MUX a ovládá se přes IO bus z obvodu GAL prostřednictvím signálů DOUT, DIN, CLK a SELAD. Velikost referenčního napětí 5V/10V se volí zasunutím příslušného obvodu do patice. Každý analogový vstup je ošetřen RC filtrem a diodovým omezovačem napětí. Kondenzátor RC filtru není osazován. Volbou obvodu referenčního napětí a nastavením propojek JP2 a JP3 lze nastavit napěťové rozsahy 0 až 5V, -5V až +5V, 0 až 10V. Po doplnění desky o předřadné odpory je možno použít vstupy jako proudové se vstupním proudem 0 až 20 mA. Dále jsou na desce čtyři analogové výstupy realizováné dvěma dvojitými převodníky AD7249 firmy ANALOG DEVICES. Převodníky jsou seriové a ovládají se pomocí signálů DIN, CLK, RESET, SELDA1, SELDA2. Propojkami JP4 a JP5 až JP8 se volí výstupní napěťový rozsah převodníků. Ten může být u jednotlivých kanálů nastaven na 0 až 5V nebo 0 až 10V, nebo u všech kanálů na -5V až +5V. Jeden ze 64 možných adresových prostorů desky se nastavuje propojkami JP1. Bez propojek je bázová adresa 3F0, se všemi propojkani 000. Technické údaje

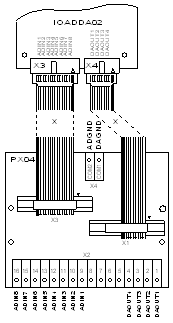

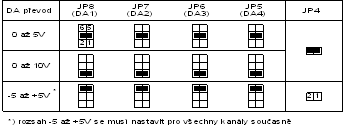

Údaje pro objednávkuV objednávce je nutno uvést vstupní napětí, případně vstupní proud vstupů a napětí výstupů. Standardně se desky dodávají se vstupním i výstupním rozsahem 0 až 5V. Na zvláštní objednávku je možno dodat řezné konektory typu PFL10, PFL16 a kabely typu AWG2810, AWG2816 pro připojení vstupů a výstupů. Rozmístění svorek a zapojení![]() Adresace propojkami JP1![]() Signály na konektorech X3 a X4![]() Nastavení rozsahu DA převodníků![]() Nastavení rozsahu AD převodníku![]() Připojení analogových vstupů a výstupů pomocí desky redukcí PX04![]() Na obrázku je ukázáno typické připojení analogových vstupů a analogových výstupů k desce IOADDA02 pomocí desky redukcí PX04. Jelikož jsou na desce IOADDA02 propojeny sudé piny konektorů X3, X4, zatímco na desce PX04 jsou propojeny liché piny konektorů X1, X3, musí být tyto konektory zaříznuty opačně (s překřížením žil). Na svorku COM1/PX4 dostaneme zem pro analogové výstupy a na svorku COM2/PX4 zem pro analogové vstupy. Aby nevznikla zemní smyčka, nesmí být vodiče DAGND a ADGND přivedené na tyto svorky dále propojeny. 5/9/2000 |
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
