Rozšiřující desky vstupů/výstupů	3.4
IOP485I
Deska P bus, Centronics a 2 x RS485

rozhraní P bus, Centronics a 2 x RS485 s galvanickým oddělením ovládání a napájení desky přes IO bus indikace vysílání a přijímání LED diodami

Základní charakteristika

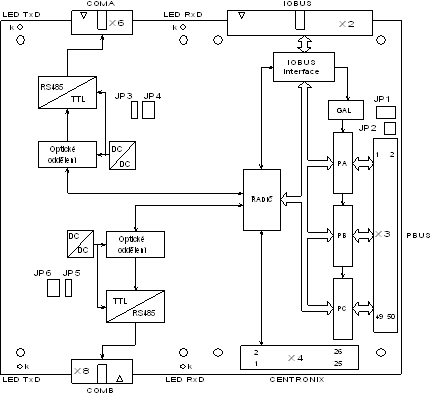

Deska IOPCOM obsahuje jedno rozhraní P bus, jedno rozhraní Centronics a dvě seriová rozhraní RS485 s galvanickým oddělením. K řídicí jednotce se připojuje přes IO bus. Data jsou oddělena obousměrným budičem typu 74HC245. Základní adresové a řídicí signály jsou generovány z obvodu GAL. Pomocí propojek JP1 je možno navolit jeden ze sedmi adresových prostorů desky.

Základem desky je řadič WD16C452 firmy WESTERN DIGITAL, který obsahuje dva úplné seriové komunikační kanály a jedno paralelní rozhraní typu Centronics. Hodinová frekvence pro obvod WD16C452 je získávána z krystalového oscilátoru 1,8432 MHz.

Každé seriové rozhraní je realizováno dvěma obvody typu 75176, dvěma optrony, převodníkem DC/DC a monostabilním klopným obvodem MKO. MKO realizuje přepínání příjmu a vysílání a jeho délka kyvu je nastavena tak, aby byl umožněn provoz při rychlostech 9600 (4800, 3840) Bd a vyšších. Délka kyvu se volí propojkami. Přijímané a vysílané signály jsou indikovány LED diodami. Přerušení od seriových komunikačních kanálů je přes propojky PJ2 a IO bus přivedeno k procesorové desce. Každé rozhraní je vyvedeno na jeden 10pinový konektor. Rozhraní COMA na konektor X6 a rozhraní COMB na konektor X8. Rozhraní Centronics je přivedeno na 26pinový konektor X4.

Rozhraní P bus je ovládáno jedním obvodem GAL typu 16V8. P bus tvoří tři osmibitové porty, které mohou být vstupní nebo výstupní. Směr toku dat se u portů A a B volí programově, u portu C je dán typem zasunutého obvodu do příslušné patice. Pro vstup se užívá obvod typu 74HCT541 a pro výstup obvod 74HC574. Všechny výstupy mají definovaný stav při signálu RESET. P bus je vyveden na 50 pinový konektor X3.

Technické údaje

Sběrnice P bus			Bázová adresa	300 až 280 pro P bus
Počet	1			310 až 290 pro COMA
Port A, B	IN/OUT (SW)			320 až 2A0 pro COMB
Port C	IN nebo OUT (HW)			330 až 2B0 pro PRN
Úroveň	HCT		Rozhraní Centronics
Konektor	50 pin		Počet	1
Sběrnice RS485			Konektor	26 pin
Počet	2 s galv. oddělením		Napájení	přes IO bus
Přenosová rychlost	4800,9600,38400 Bd		Umístění	sestava KITV40
Přerušení COMA	INT3 (3-4/PJ2 spojeno)		Pracovní teplota	0 až +70 °C
Přerušení COMB	INT4 (1-2/PJ2 spojeno)		Skladovací teplota	-10 až +80 °C
Dosah	1,5 km		Rozměry desky	122 x 138 x 10 mm
Počet stanic	max. 32
Připojení	dvoudrát/ čtyřdrát
Indikace LED	přijímač a vysílač
Konektor	10 pin

Údaje pro objednávku

V objednávce je nutno uvést, zda port C sběrnice P bus bude užit jako vstupní nebo výstupní. Z výroby je osazen jako výstup. Na zvláštní objednávku je možno dodat řezné konektory a kabely pro IO bus (PFL34, AWG2834), P bus (PFL50, AWG2850), RS485 (PFL10, AWG2810) a Centronics (PFL26, AWG2826).

Rozmístění svorek a zapojení

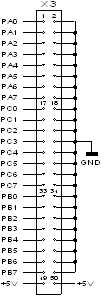

Signály na konektorech X3 až X8

Adresace (JP1) a aktivace přerušení (JP2)

Propojení (JP3, JP5) a přenosová rychlost (JP4, JP6)
