Rozšiřující desky vstupů/výstupů	3.3

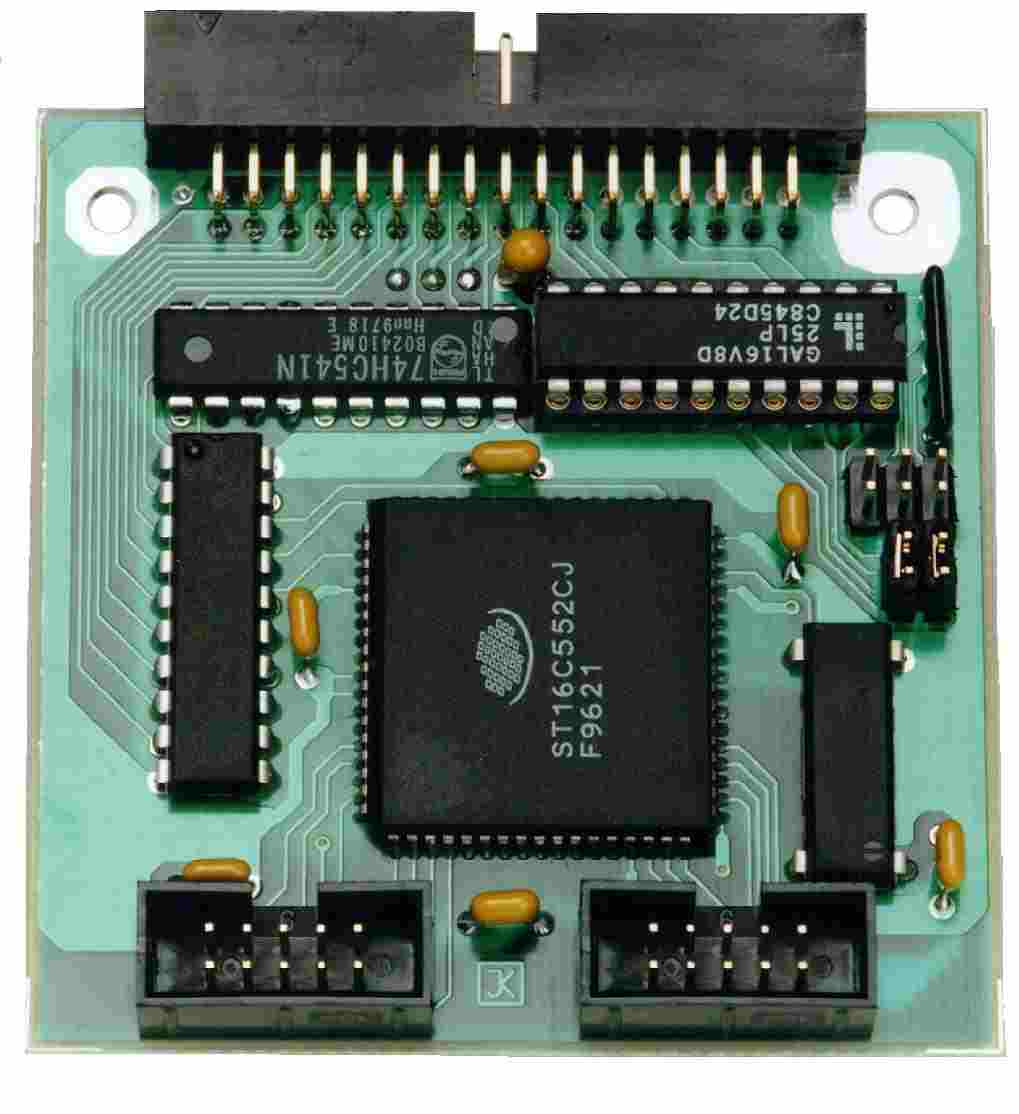

IOCOM
Deska 2 x COM bus

rozhraní 2 x COM bus na na úrovni TTL ovládání a napájení desky přes IO bus

Základní charakteristika

Deska IOCOM obsahuje dvě rozhraní COM bus na úrovni TTL. K řídicí jednotce je připojena přes sběrnici IOBUS. K rozhraní COM bus se připojují COM moduly (COM232S, COM232L, COM232SI, COM485I), které převádějí TTL signály úrovně HCT na úrovně potřebné pro požadované rozhraní. Data jsou oddělena obousměrným budičem typu 74HC245. Základní adresové a řídicí signály jsou generovány z obvodu GAL. Pomocí propojek JP1 je možno navolit jeden ze sedmi adresových prostorů desky.

Základem desky je řadič WD16C452 firmy WESTERN DIGITAL, který obsahuje dva úplné seriové komunikační kanály. Hodinová frekvence pro obvod WD16C452 je získávána z krystalového oscilátoru 1,8432 MHz. Každé seriové rozhraní je vyvedeno na jeden 10pinový konektor. Rozhraní COMA na konektor X1 a rozhraní COMB na konektor X3. Přerušení od sériových komunikačních kanálů je přes propojky JP2 a sběrnici IOBUS přivedeno k desce procesoru mikropočítače KITV40.

Technické údaje



Sběrnice COM bus				Bázová adresa	310 až 290 pro COMA
Počet		2			320 až 2A0 pro COMB
Úroveň		TTL		Pracovní teplota	0 až +50 oC
Přerušení	COMA	INT3 (3-4/PJ2 spojeno)		Skladovací teplota	-10 až +80 oC
	COMB	INT4 (1-2/PJ2 spojeno)		Rozměr desky	74 x 68 x 10 mm
Konektor		10 pin
Připojení k procesorové desce		přes IO bus
Napájení desky		přes IO bus

Údaje pro objednávku

Na zvláštní objednávku je možno dodat řezné konektory a kabely pro IOBUS (PFL34, AWG2834) a COM bus (PFL10, AWG2810).

Blokové schéma desky a zapojení konektorů

Adresace propojkou JP1 a aktivace přerušení

Signály na konektorech X1 a X3
