Rozšiřující desky vstupů/výstupů	3.2
IOPCOM
Deska P bus, Centronics a 2 x COM bus

rozhraní P bus, Centronics a 2 x COM bus na na úrovni TTL ovládání a napájení desky přes IO bus

Základní charakteristika

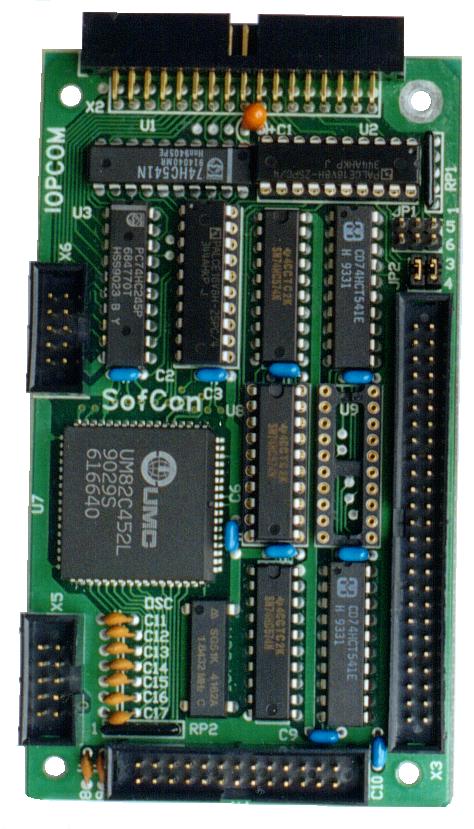

Deska IOPCOM obsahuje jedno rozhraní P bus, jedno rozhraní Centronics a dvě rozhraní COM bus na úrovni TTL. K řídicí jednotce se připojuje přes sběrnici IO bus. K rozhraní COM bus se připojují COM moduly, které převádějí TTL signály úrovně HCT na úrovně potřebné pro požadované rozhraní. Data jsou oddělena obousměrným budičem typu 74HC245. Základní adresové a řídicí signály jsou generovány z obvodu GAL. Pomocí propojek JP1 je možno navolit jeden ze sedmi adresových prostorů desky.

Základem desky je řadič WD16C452 firmy WESTERN DIGITAL, který obsahuje dva úplné seriové komunikační kanály a jedno paralelní rozhraní typu Centronics. Hodinová frekvence pro obvod WD16C452 je získávána z krystalového oscilátoru 1,8432 Mhz. Každé seriové rozhraní je vyvedeno na jeden 10pinový konektor. Rozhraní COMA na konektor X6 a rozhraní COMB na konektor X5. Rozhraní Centronics je přivedeno na 26pinový konektor X4. Přerušení od sériových komunikačních kanálů je přes propojky PJ2 a IO bus přivedeno k desce procesoru.

Rozhraní P bus je ovládáno jedním obvodem GAL typu 16V8. P bus tvoří tři osmibitové porty, které mohou být vstupní nebo výstupní. Směr toku dat se u portů A a B volí programově, u portu C je dán typem zasunutého obvodu do příslušné patice. Pro vstup se užívá obvod typu 74HCT541 a pro výstup obvod 74HC574. Všechny výstupy mají definovaný stav při signálu RESET. P bus je vyveden na 50 pinový konektor X3.

Technické údaje

Sběrnice P bus			Bázová adresa	300 až 280 pro P bus
Počet	2			310 až 290 pro COMA
Port A, B	IN/OUT (SW)			320 až 2A0 pro COMB
Port C	IN nebo OUT (HW)			330 až 2B0 pro PRN
Úroveň	HCT		Port A, R/W	báze + 0
Konektor	50 pin		Port B, R/W	báze + 1
Sběrnice COM bus			Port C, R/W	báze + 2
Počet	2		Port A výstup, W	báze + 3
Úroveň	TTL		Port A vstup, W	báze + 4
Přerušení COMA	INT3 (3-4/PJ2 spojeno)		Port B výstup, W	báze + 5
Přerušení COMB	INT4 (1-2/PJ2 spojeno)		Port B vstup, W	báze + 6
Konektor	10 pin		Port C výstup, W	báze + 7
Rozhraní Centronics			Port C vstup, W	báze + 8
Počet	1		Pracovní teplota	0 až +70 °C
Konektor	26 pin		Skladovací teplota	-10 až +80 °C
Připojení k procesorové desce	přes IO bus		Rozměry desky	122 x 68 x 10 mm

Údaje pro objednávku

V objednávce je nutno uvést, zda porty C sběrnice P bus budou užity jako vstupní nebo výstupní. Z výroby jsou osazeby jako výstupy. Na zvláštní objednávku je možno dodat řezné konektory a kabely pro IO bus (PFL34, AWG2834), P bus (PFL50, AWG2850), COM bus (PFL10, AWG2810) a Centronics (PFL26, AWG2826).

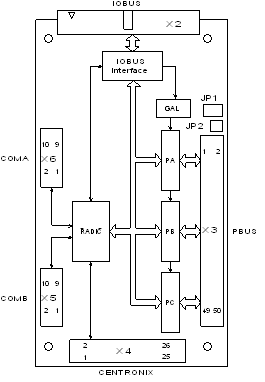

Rozmístění svorek a zapojení

Adresace propojkou JP1 a aktivace přerušení

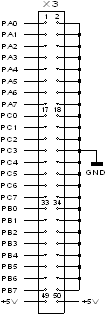

Signály na konektorech X3 až X6
