Základní charakteristikaDeska IOP obsahuje dvě rozhraní P bus na úrovni TTL. K řídicí jednotce se připojuje přes IO bus. Data jsou oddělena obousměrným budičem typu 74HC245. Základní adresové a řídicí signály jsou generovány z obvodu GAL. Pomocí propojek JP1 je možno navolit jeden ze sedmi adresových prostorů desky. Každé rozhraní P bus je ovládáno jedním obvodem GAL typu 16V8. P bus tvoří tři osmibitové porty, které mohou být vstupní nebo výstupní. Směr toku dat se u portů A a B volí programově, u portu C je dán typem zasunutého obvodu do příslušné patice. Pro vstup se užívá obvod typu 74HCT541 a pro výstup obvod 74HC574. Všechny výstupy mají definovaný stav při signálu RESET. Každý P bus je vyveden na jeden samostatný 50 pinový konektor. Technické údaje

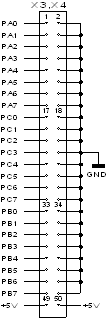

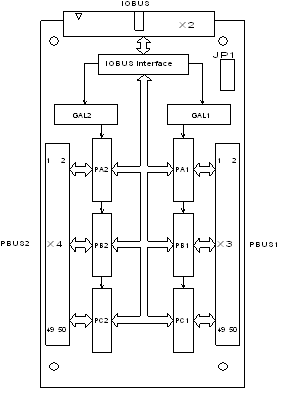

Údaje pro objednávkuV objednávce je nutno uvést, zda porty C budou užity jako vstupní nebo výstupní. Z výroby jsou osazeby jako výstupy. Na zvláštní objednávku je možno dodat řezný konektor typu PFL34 a kabel typu AWG2830 pro IO bus a konektory PFL50 a kabel AWG2850 pro P bus. Rozmístění svorek a zapojení![]() Adresace propojkou JP1![]() Signály na konektorech X3 a X4![]() 5/9/2000 |
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
